Hogyan szereljük be megfelelően a hőcserélő tömítéseket az optimális teljesítmény érdekében?

Hőcserélő tömítések olyan alapvető összetevők, amelyeket széles körben használnak a különböző iparágakban, például a vegyiparban, a gyógyszeriparban, az energiatermelésben és a légkondicionálásban. Elősegítik a hőmérséklet szabályozását azáltal, hogy hőt adnak át a folyadékok között. A tömítések, mint tömítőelemek jelentősége a hőcserélők működésében vitathatatlan. A hőcserélő tömítéseinek megfelelő felszerelése nemcsak a berendezés tömítettségét biztosítja, hanem jelentősen javítja a hőcserélő teljesítményét és élettartamát is. Ez a cikk részletes útmutatást ad a hőcserélő tömítéseinek helyes beszereléséhez, hogy biztosítsa az optimális tömítést és a hőhatékonyságot működés közben.

1. Funkciójának megértése Hőcserélő tömítések
A hőcserélő tömítéseinek fő funkciója, hogy hatékony tömítést biztosítsanak, megakadályozzák a közeg szivárgását és biztosítsák a zökkenőmentes hőátadást a hőcserélőn belül. A tömítések megakadályozzák a különböző közegek közötti keveredést vagy keresztszennyeződést is, ami kulcsfontosságú olyan iparágakban, mint a vegyipar és a gyógyszeripar, ahol a veszélyes anyagok kiszivárgásának megakadályozása a legfontosabb.

A tömítés nem megfelelő beszerelése a közeg szivárgásához, a hőcsere hatékonyságának csökkenéséhez, a berendezés túlmelegedéséhez és akár meghibásodásokhoz is vezethet. Ezért a megfelelő tömítés beszerelése alapvető fontosságú a berendezés megfelelő működésének fenntartásához.

2. Előkészületek a hőcserélő tömítéseinek beszerelése előtt
A hőcserélő tömítések helyes beszerelése előtt alapos előkészítés szükséges, beleértve a következő szempontokat:

(1) A tömítés anyagának és műszaki adatainak ellenőrzése

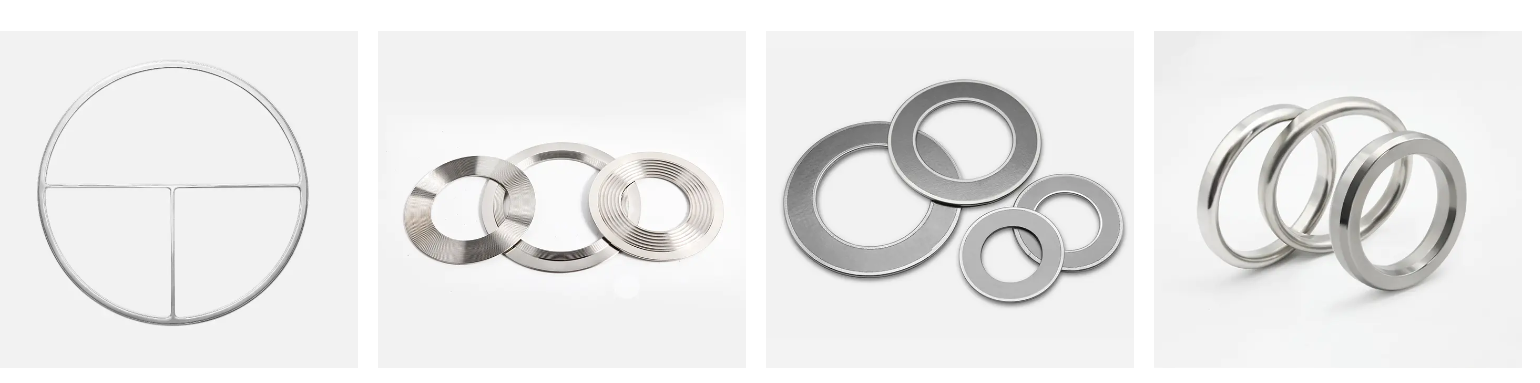

A hőcserélő tömítésének anyagát a berendezés működési környezete, a közeg tulajdonságai, a hőmérséklet és a nyomásviszonyok alapján kell kiválasztani. A szokásos hőcserélő tömítések közé tartoznak a gumi tömítések, a fém tömítések, a rugalmas grafit tömítések és a PTFE tömítések. A tömítés kiválasztásakor meg kell erősíteni annak megfelelő hőmérsékletét, nyomását és vegyszerállóságát. Csak a megfelelő anyag biztosítja a tömítés hosszú távú stabil működését.
Ezenkívül ügyeljen arra, hogy a tömítés mérete és specifikációi megfeleljenek a hőcserélő érintkezési felületének. Kerülje az előírásoknak nem megfelelő tömítések használatát, mert ez rossz tömítéshez és szivárgáshoz vezethet.

(2) Az érintkezőfelület tisztítása
A tömítés beszerelése előtt a hőcserélő érintkezési felületének tisztának kell lennie. Az érintkezési felületnek mentesnek kell lennie olajtól, portól, korróziótól és minden olyan szennyeződéstől, amely befolyásolhatja a tömítés tömítési teljesítményét. A tisztítási módszerek magukban foglalhatják tisztítószerek, kefék vagy törlőkendők használatát, valamint szükség esetén sűrített levegő használatát a szárításhoz. Bármilyen kis szennyeződés vagy szennyeződés befolyásolhatja a tömítés tömítési teljesítményét, ami szivárgáshoz vagy károsodáshoz vezethet.

(3) Ellenőrizze az érintkező felület síkságát
A hőcserélő érintkezési felületének síknak és simának kell lennie. Ha az érintkezési felületen karcolások, deformáció vagy korrózió van, az megakadályozhatja a tömítés jó tömítését. Szükség esetén speciális szerszámokkal csiszolható vagy vágható az érintkezési felület, hogy biztosítsuk annak síkságát.

(4) Válassza ki a megfelelő eszközöket
A hőcserélő tömítéseinek beszereléséhez néhány professzionális szerszámra van szükség, például kulcsokra, csavarokra és nyomásvizsgáló eszközökre. Ezek az eszközök biztosítják, hogy a tömítés egyenletes nyomást kapjon a szerelés során, és megakadályozza a túlnyomást vagy a kilazulást.

3. A hőcserélő tömítéseinek megfelelő telepítési lépései
Az alábbiak a hőcserélő tömítések beszerelésének szokásos lépései. Ezen lépések követése biztosítja a tömítés optimális teljesítményét.
(1) A tömítés elhelyezése
Először óvatosan helyezze a tömítést a hőcserélő érintkező felületére. Győződjön meg arról, hogy a tömítés tökéletesen egy vonalban van az érintkezési felülettel, elkerülve az elmozdulást vagy elhajlást. Az iránykövetelményekkel rendelkező tömítések (például fém tömítések jelölésekkel) esetén ügyeljen a megfelelő tájolásra.
Az elhelyezés során kerülje a tömítés érintkezési felületének közvetlen kézzel való érintését, különösen a könnyen szennyezett anyagok, például rugalmas grafit és gumi tömítések esetén. Használjon tiszta eszközöket a művelet elősegítésére, hogy a tömítés tiszta és sértetlen maradjon.

(2) A csavarok felszerelése és egyenletes meghúzása
Miután a tömítés a helyére került, kezdje meg a csavarok beszerelését. A csavarokat a hőcserélő átlójától kezdve kell beszerelni, és fokozatosan egyenletesen meg kell húzni. Ez egy döntő lépés a tömítésen az egyenletes erőeloszlás és az optimális tömítési teljesítmény biztosításához. Kerülje az összes csavar egyidejű meghúzását; ehelyett fokozatosan járjon el, hogy biztosítsa a tömítés egyenletes összenyomódását.
Az egyes csavarok nyomatékát a gyártó által megadott előírásoknak megfelelően kell meghúzni. Ha nincsenek speciális nyomatékkövetelmények, nyomatékkulcsot lehet használni a megfelelő meghúzási erő biztosítására. A túlfeszítés a tömítés sérülését vagy deformálódását okozhatja, míg az elégtelen meghúzás rossz tömítéshez vezethet.

(4) Kereszthúzási módszer
A keresztirányú meghúzás elterjedt módja a hőcserélő tömítések egyenletes beépítésének és jó tömítésének biztosításának. A csavarok fokozatos keresztirányú meghúzásával a tömítés egyenletes erőt kap. Jellemzően az első körben csak részleges, a második körben teljes meghúzást hajtanak végre.

(5) Szivárgás ellenőrzése
A telepítés után a szivárgások ellenőrzése kulcsfontosságú. A tömítés tömítési teljesítménye pneumatikus nyomáspróbával, hidraulikus nyomáspróbával vagy gázszivárgás-érzékelő műszerekkel ellenőrizhető. Bizonyos nyomás alkalmazásával és a szivárgások megfigyelésével biztosíthatja a tömítés megfelelő beszerelését.

(6) Üzemeltetés előtti ellenőrzés
Mielőtt a hőcserélő működésbe lépne, végezzen végső ellenőrzést. Ellenőrizze, hogy nincsenek-e meglazulva a csavarok, győződjön meg arról, hogy a tömítés megfelelően van beállítva, és győződjön meg arról, hogy nincs-e szivárgás vagy rendellenesség. Ha szükséges, húzza meg újra a csavarokat a megfelelő tömítés érdekében.

4. Gyakori telepítési hibák és megoldások
Bár a tömítés beszerelése egyszerű folyamatnak tűnik, néhány gyakori hiba még mindig előfordulhat a tényleges működés során. Íme néhány gyakori hiba és azok elkerülésének módjai:

(1) Túlhúzás vagy lazítás
A csavarok túlhúzása vagy meglazítása a tömítés károsodásához vagy rossz tömítéshez vezethet. A túlfeszítés a tömítés megrepedését vagy rugalmasságának elvesztését okozhatja, míg a lazítás szivárgáshoz vezethet. Ezért húzza meg az előírt nyomatékkövetelményeknek megfelelően, és alkalmazzon egyenletes nyomást, hogy biztosítsa a tömítés egyenletes feszültségét.

(2) Tisztátlan érintkezőfelületek
A szennyezett érintkezési felületek gyakori okai a rossz tömítésnek. Bármilyen por, olaj vagy szennyeződések befolyásolják a tömítés tömítési teljesítményét, ezért elengedhetetlen, hogy az érintkező felületek teljesen tiszták legyenek a beszerelés előtt.

(3) Nem megfelelő tömítések használata
A nem megfelelő tömítések használata (például nem megfelelő méretű vagy a működési feltételeknek nem megfelelő anyag) a tömítés meghibásodásához vezethet. Ezért a megfelelő tömítés anyagának és méretének kiválasztása kulcsfontosságú. Válassza ki a megfelelő tömítést a működési feltételek (például hőmérséklet, nyomás és közeg) alapján, és győződjön meg arról, hogy illeszkedik a hőcserélő érintkezési felületéhez.

(4) A tömítés öregedésének figyelmen kívül hagyása
A hőcserélő tömítések élettartama korlátozott. A magas hőmérsékletnek, nagy nyomásnak és korrozív vegyi anyagoknak való hosszú távú kitettség a tömítések elöregedését és a tömítési teljesítmény csökkenését okozhatja. Ezért rendszeresen ellenőrizze a tömítés állapotát, és azonnal cserélje ki az elöregedett vagy sérült tömítéseket, hogy biztosítsa a berendezés hosszú távú stabilitását.
