A gyűrűs csuklótömítések valóban ellenállnak a magas nyomásnak és magas hőmérsékletnek?

Az olaj-, gáz- és fúróiparban a tömítési teljesítmény közvetlenül befolyásolja a berendezések biztonságát és a termelés hatékonyságát. A kifejezetten magas nyomású és magas hőmérsékletű környezetekhez tervezett gyűrűs tömítéseket széles körben használják olaj- és gáztermelő berendezésekben és fúrólétesítményekben. Sok mérnök és vállalati vásárló azonban továbbra is felteszi a kérdést: "Valóban megbízhatóan működnek-e a gyűrűs csuklótömítések extrém körülmények között?"
Ez a cikk átfogó elemzést nyújt öt szempontból: tervezési elvek, anyagtulajdonságok, szabványok és előírások, gyakorlati alkalmazási esetek és kiválasztási javaslatok, hogy megválaszolják ezt a kérdést.

1. Tervezési alapelvek Gyűrűs csuklótömítések

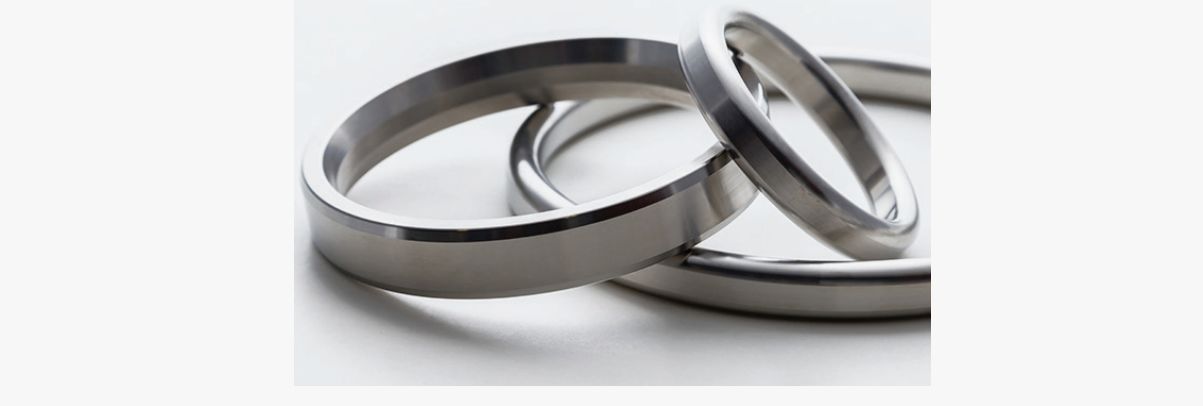

A gyűrűs csatlakozási tömítések, más néven RTJ (Ring Type Joint) tömítések, speciális tömítőalkatrészek, amelyek hatékony tömítést tesznek lehetővé mechanikai nyomással. Alapvető tervezési elveik a következők:

Csavar által indukált nyomástömítés
A beszerelés során a csavarok egyenletes nyomást fejtenek ki a karimára, így a gyűrűs csatlakozás tömítésének puhább fém része a karima felületén lévő apró résekbe áramlik, így szoros és megbízható fém-fém érintkezési tömítést képez.

Fém-fém tömítés
A hagyományos lágy tömítésekkel ellentétben a gyűrűs csatlakozások tömítései a fém áramlásán és a képlékeny deformáción alapulnak a tömítéshez, a stabilitás megőrzéséhez nagy nyomás és magas hőmérséklet mellett, és kevésbé hajlamosak kompressziós deformációra vagy szivárgásra.

Adaptív mechanikai kialakítás
A gyűrűs csatlakozási tömítés keresztmetszeti kialakítása pontosan úgy van kiszámítva, hogy alkalmazkodjon a különböző karimaanyagok felületi érdességéhez és feszültségeloszlásához, így biztosítva a hosszú távú megbízható tömítési teljesítményt extrém munkakörülmények között.

Ennek az egyedi kialakításnak köszönhetően a gyűrűs csatlakozások tömítései az olaj-, gáz- és vegyipar nagynyomású és magas hőmérsékletű tömítésére szolgálnak.

2. Anyagtulajdonságok Határozza meg a nagynyomású és magas hőmérsékleti ellenállást

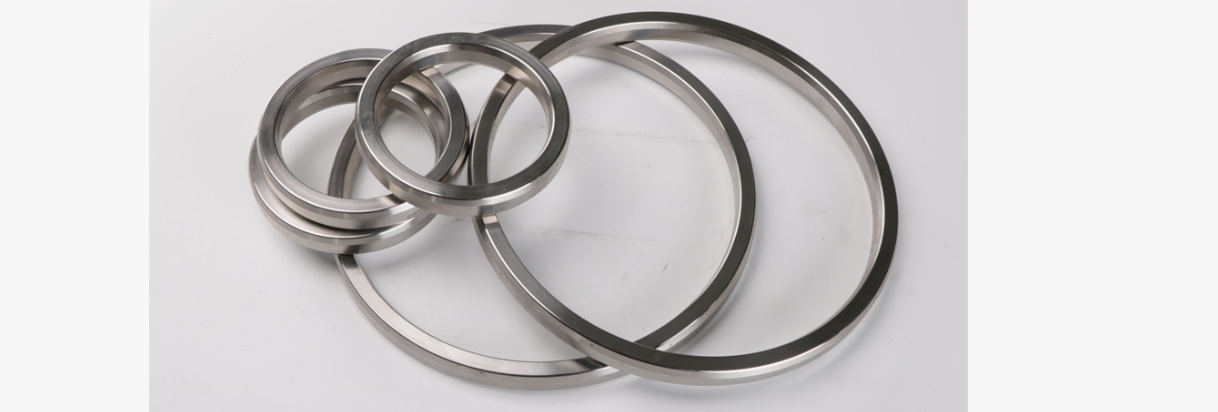

A gyűrűs tömítések nagynyomású és magas hőmérsékletű teljesítménye szorosan összefügg a felhasznált anyagokkal. A gyakori anyagok a következők:

Lágy fémek: például réz, alumíniumbronz, lágyacél vagy nikkel alapú ötvözetek, amelyek jó plaszticitású és tömítő tulajdonságokkal rendelkeznek.

Magas hőmérsékletű ötvözött acél: hőálló és korrózióálló, megőrzi szilárdságát magas hőmérsékletű üzemi körülmények között.

Az anyagjellemzők közvetlenül befolyásolják a gyűrűs csatlakozások tömítéseinek nyomás- és hőmérsékletállóságát. Például az API 6A és ASME B16.20 szabványok szerint a meghatározott anyagokkal és méretekkel tervezett gyűrűs tömítések több száz bar nyomást és több száz Celsius fokos hőmérsékletet is kibírnak, megfelelve az olaj- és gázkútfej-berendezések, fúrófejek és csővezetékek szigorú működési követelményeinek.

3. A szabványos specifikációk biztosítják a megbízhatóságot
A gyűrűs tömítések nagynyomású és magas hőmérsékletű környezetben történő megbízhatóságának biztosítása érdekében számos nemzetközi és hazai ipari szabványt hoztak létre:

API 6A: Szabvány az olaj- és gáziparban használt szelepekhez és kútfej-berendezésekhez, amely lefedi a nyomásértékeket, a méreteket és az anyagkövetelményeket.

API 17D: A tenger alatti berendezések szabványa, amely biztosítja a tömítési teljesítményt nagynyomású víz alatti környezetben.

ASME B16.20: Szabvány ipari csövek és karimás tömítésekhez, amely szabályozza a gyűrűs tömítések gyártását és tesztelését.

E szabványok szigorú betartásával a gyűrűs tömítések nyomásállósága, hőmérsékletállósága és szivárgásmentes teljesítménye műszakilag igazolt, így a vállalatok magabiztosan használhatják azokat kritikus berendezésekben.

4. Gyűrűs tömítések teljesítménye a gyakorlati alkalmazásokban
Olaj- és gázkútfejek és fúróberendezések
A gyűrűs tömítéseket széles körben használják nagynyomású kútfejekben, fúrócső-csatlakozásokban, karácsonyfa-szelepekben és egyéb berendezésekben. Fém tömítési elvük megőrzi a tömítést még hirtelen nyomásváltozások és magas hőmérsékletek esetén is, megakadályozva az olaj- és gázszivárgást, és biztosítja a gyártás biztonságát.

Petrolkémiai csővezetékek
A magas hőmérsékletű gőzvezetékekben vagy a korrozív folyadékokat szállító csővezetékekben a gyűrűs tömítések magas hőmérsékletű és korrózióálló tulajdonságai jelentősen csökkentik a szivárgási eseményeket és javítják a csővezeték működési megbízhatóságát.

5. Kiválasztási és telepítési javaslatok
A gyűrűs tömítések nagynyomású és magas hőmérsékletű teljesítményének teljes kihasználása érdekében a vállalatoknak figyelniük kell a következő pontokra:

Válassza ki a tömítéseket a nyomásértéknek megfelelően
A különböző működési környezetek nyomása és hőmérséklete eltérő; ezért a kiválasztás során figyelembe kell venni az API és az ASME szabványokban szereplő nyomásérték-követelményeket.

Megfelelően illeszkedjen a karima anyagához és méretéhez
A hatékony fém-fém tömítés érdekében a gyűrűtömítésnek meg kell egyeznie a karima felületének anyagával, keménységével és méreteivel.

Megfelelő beépítési nyomaték
Az egyenletes csavarnyomaték alkalmazása döntő fontosságú a megbízható tömítés biztosításához. A beszerelés során nyomatékkulcsot kell használni a szabványos eljárások szerint.

Rendszeres ellenőrzés és karbantartás
Bár a gyűrűs csatlakozások tömítései stabilan működnek nagy nyomású és magas hőmérsékletű környezetben is, a perem felületének és a tömítés állapotának rendszeres ellenőrzése továbbra is szükséges a hosszú használat után is a biztonságos működés érdekében.

A gyűrűs csatlakozási tömítések valóban ellenállnak a nagy nyomásnak és a magas hőmérsékletnek, köszönhetően egyedi fémtömítési kialakításuknak, kiváló minőségű anyagoknak, szigorú szabványoknak és előírásoknak, valamint a tudományos beépítési módszereknek. Az olaj-, földgáz-, fúrás-, valamint a magas hőmérsékletű és nagynyomású csővezeték-berendezésekben a gyűrűs csatlakozások tömítései nemcsak megbízható tömítést biztosítanak, hanem jelentősen javítják a berendezések biztonságát és a termelés hatékonyságát is.
A vállalkozások számára az API 6A, API 17D és ASME B16.20 szabványoknak megfelelő, kiváló minőségű gyűrűs csuklótömítések kiválasztása, valamint a telepítési és karbantartási eljárások szigorú betartása döntő fontosságú a nagynyomású és magas hőmérsékletű műveletek biztonságos és zavartalan működése szempontjából.
