Miért pótolhatatlanok a hullámos fém tömítések magas hőmérsékleten és nagy nyomáson?

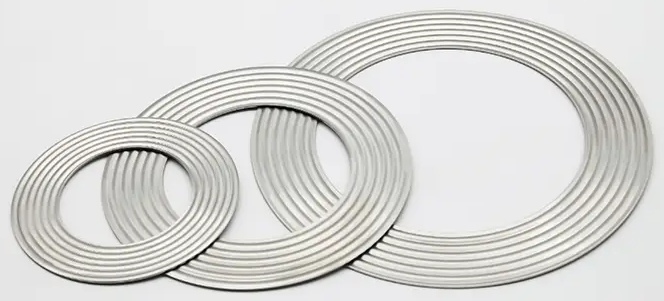

A petrolkémiai, villamosenergia-, atomenergia- és egyéb ipari területeken a magas hőmérsékletű és nagynyomású (HT/HP) munkakörülmények igen szigorú követelményeket támasztanak a tömítések teljesítőképességével szemben. A közönséges tömítések extrém körülmények között hajlamosak meghibásodni, ami közepes szivárgáshoz, berendezés károsodáshoz és akár biztonsági balesetekhez is vezethet. A fém hullámos tömítés egyedülálló szerkezeti felépítésének és anyagtulajdonságainak köszönhetően magas hőmérsékleti és nagynyomású körülmények között pótolhatatlan választássá vált.

1. Anyag tulajdonságai: magas hőmérséklet-állóság, nagy nyomásállóság, korrózióállóság

Magas hőmérséklet-állóság (-200 ℃ ~ 1000 ℃)

A hullámos fém tömítések nagy teljesítményű ötvözött anyagokból készülnek, és ellenállnak a szélsőséges hőmérsékleteknek:

Rozsdamentes acél (316/321): -200 ℃ ~ 600 ℃ hőmérsékletre alkalmas, általános korrózióálló.

Inconel 600/625: hőálló 1000 ℃-ig, ellenáll a hidrogén-szulfid (H₂S) korróziónak.

Hastelloy C-276: ellenáll az erős savaknak (például sósavnak, kénsavnak) és a magas hőmérsékletű oxidációnak.

Összehasonlítás: A nem fém tömítések (például grafit, gumi) 500 ℃ felett elszenesednek vagy megolvadnak, míg a közönséges fém lapos tömítések magas hőmérsékleten hajlamosak a deformációra.

Nagy nyomású deformációállóság (＞50 MPa)

A fém hullámos szerkezet nagy nyomás alatt rugalmasan deformálódhat, hogy kompenzálja a karima felületének enyhe egyenetlenségét és megakadályozza a tömítés meghibásodását.

Kúszásállóság: A hullámos tömítések rugalmas visszanyerési aránya nagyobb, mint 90%, míg a lapos fémtömítések hajlamosak a nagy nyomás alatti képlékeny deformációra, ami csavar kilazulását és szivárgását eredményezi.

Korrózióállóság és közegekkel való kompatibilitás

Felületbevonat technológia: PTFE (sav- és lúgállóság), ezüst (fokozott hővezetőképesség) vagy nikkel (kloridionos korrózióállóság) bevonható.

Alkalmazható közegek: savas gáz (CO₂, H2S), erős lúg, folyékony fém stb.

Összehasonlítás: A gumitömítések hajlamosak a duzzadásra, ha olajnak vannak kitéve, a grafittömítések pedig hajlamosak a porosodásra erős oxidáló környezetben.

2. Szerkezeti előnyök: rugalmas kompenzáció és nagy tömítési teljesítmény

Hullámrugalmas kompenzációs mechanizmus

A hullámos csúcs-völgy szerkezet nyomás alatt rugalmas deformációt hoz létre, automatikusan alkalmazkodva a karima felületének egyenetlenségeihez.

Visszapattanási teljesítmény: Még ha a csavar előfeszítése csökken is, a hullámos szerkezet továbbra is megtartja a tömítettséget (a lapos tömítések szivárognak, ha meglazulnak).

Többrétegű kompozit kialakítás (továbbfejlesztett tömítés)

Belső fém hullámos külső rugalmas grafit: fémszilárdság és nem fémes tömítés egyaránt.

Alkalmazási forgatókönyv: az atomerőmű fő gőzvezetéke (egyszerre kell ellenállni a magas hőmérsékletnek és sugárzásnak).

Összehasonlítás: A lapos fém tömítések nem tudnak alkalmazkodni a karima deformációjához, és hajlamosak a szivárgásra a helyi feszültségkoncentráció miatt.

A teljesítmény összehasonlítása a hagyományos tömítésekkel :

3. Karbantartási pontjai hullámos fém tömítés

• Telepítési óvintézkedések

Telepítés előtti ellenőrzés

Tömítés állapota: ellenőrizze, hogy nincsenek-e benyomódások, repedések vagy korrózió (különösen a hullámos területen).

A karima felülete: tisztítsa meg és ellenőrizze a simaságot (Ra≤0,8μm érdesség), nincs karcolás vagy rozsda.

Csavarok: használjon új csavarokat, vagy ellenőrizze, hogy nincs-e húzó alakváltozás, és vigyen fel beragadásgátló szert a menetekre.

Helyes telepítési lépések

Középső elhelyezés: A tömítésnek teljesen le kell fednie a karima tömítőfelületét, és eltérés nem megengedett.

Előfeszítés szabályozása: a keresztirányú meghúzás szakaszosan a szabványos nyomatéknak megfelelően (például az ASME B16.5 által javasolt 50%-80%-100%-os háromlépcsős módszer).

Kerülje a túlnyomást: A túlzott nyomaték a hullámlemez összeomlását okozhatja (lásd a gyártó által megadott tömörítési arányt, általában 30%-50%).

Tiltott viselkedés:

Lapított tömítések újrafelhasználása (elasztikus meghibásodás).

Használjon kalapácsot vagy pneumatikus szerszámokat az erőszakos beszereléshez.

• Szétszerelési és csereszabványok

Olyan helyzetek, amikor csere szükséges

A hullámos szerkezet károsodása: a hullám lapított, törött vagy részben összeomlott (rugalmasságvesztés).

Korrózió/kopás: A fémfelületen lyukak, repedések vagy nagymértékű bevonatleválás látható.

Szivárgástörténet: Az ismétlődő szivárgás ugyanazon a tömítéspozíciónál a tömítés meghibásodását jelzi.

Biztonságos szétszerelési folyamat

Szüntesse meg a nyomást és hűtse le környezeti hőmérsékletre.

Lazítsa meg a csavarokat keresztben, hogy elkerülje a karima felületének hirtelen kipattanását.

Tisztítsa meg a régi tömítés maradványait (ne használjon éles eszközöket a karima kaparásához).

• Tárolási és szállítási előírások

Tárolási feltételek

Környezet: hőmérséklet 5-30 ℃, páratartalom ≤60%, távol a savas és lúgos korrozív gázoktól.

Csomagolás: Eredeti nedvességálló zsákos kemény doboz tároláshoz, halmozás vagy hajlítás nélkül.

Szállítási követelmények

Ütésálló dobozban van rögzítve, hogy elkerülje az ütések által okozott hullámdeformációt.

A címkéken a "Ne nyomja" és a "Moistureproof" felirat látható.
