Milyen óvintézkedéseket kell tenni a hullámos fém tömítések beszerelésekor?

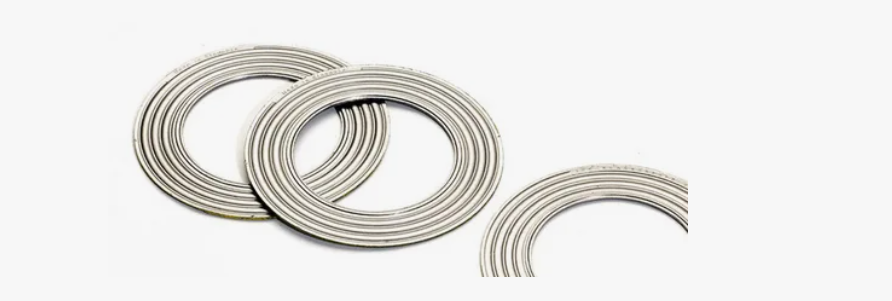

Hullámos fém tömítések , mint nagy teljesítményű tömítőanyag, széles körben használják olyan iparágakban, mint a petrolkémia, az energiaipar, az energiaipar és a gépgyártás. Magas hőmérsékletű, nagy nyomású, erősen korrozív vagy ciklikusan változó nyomásviszonyok között a hullámos fém tömítések kiváló rugalmas visszanyerésükkel és nyomásállóságukkal ideális választássá váltak számos berendezés karimáinak tömítésére. Mindazonáltal, bármennyire is jó a tömítés teljesítménye, a nem megfelelő beszerelés szivárgást, zúzódást vagy akár biztonsági baleseteket is okozhat. Ezért a helyes telepítés kulcsfontosságú.

Az alábbiakban három szempontból részletezzük a hullámos fém tömítések helyes használatát: beépítés előtti előkészítés, szerelési pontok és gyakori hibák.

1. Telepítés előtti előkészítés
A hullámos fém tömítések beszerelése előtt egy sor ellenőrzést és megerősítést kell végezni annak biztosítására, hogy a tömítés megfelelő működési környezetben legyen.

(1) Ellenőrizze, hogy a karima felülete sík és tiszta-e
A karima tömítőfelületének mentesnek kell lennie a karcolásoktól, sorjaktól, rozsdától vagy maradék tömítésdaraboktól.
Tisztítsa meg drótkefével vagy oldószerrel.
A felületi érdességnek meg kell felelnie a tömítés követelményeinek; ellenkező esetben befolyásolja a tömítési teljesítményt.
Különösen a fém tömítések esetében a tömítőfelület minőségi követelményei még magasabbak; bármilyen hiba szivárgáshoz vezethet.

(2) Erősítse meg a tömítés specifikációit és modelljét
Telepítés előtt ellenőrizze:
A tömítés anyaga megfelel-e a munkakörülményeknek (pl. rozsdamentes acél, grafitbevonat stb.)
A méretek megegyeznek-e a karimával
Megfelelő-e a vastagság
A hőmérséklet- és nyomásértékek megfelelnek-e a követelményeknek
Kerülje a "elég szoros" tömítések használatát, hogy ne befolyásolja a tömítő hatást.

(3) Ellenőrizze, hogy a hullámos szerkezet sértetlen-e
A hullámok képezik a tömítés rugalmas helyreállításának és tömítésének alapszerkezetét. A telepítés előtt meg kell győződni arról, hogy:
A hullámok nincsenek törve
Nincs nyilvánvaló deformáció
A grafit, PTFE és egyéb bevonatrétegek szilárdan a helyükön vannak, és nem hullottak le.
Ha sérülést észlel, azonnal ki kell cserélni.

2. Főbb pontok a hullámos fém tömítések beszereléséhez
A megfelelő telepítési eljárások hatékonyan javíthatják a tömítési teljesítményt és az élettartamot.
(1) Helyes központosítás
A tömítést pontosan középre kell helyezni a karimán, és nem lehet eltolni. Az excentricitás egyenetlen stresszhez vezet, ami:
Túlnyomás egyes területeken, ami a tömítés károsodásához vezet
Egyes területeken elégtelen nyomás, ami szivárgáshoz vezet
Ha a karima nagy, ajánlatos ideiglenes pozicionáló eszközt használni a telepítés elősegítésére.

(2) A csavarok egyenletes és szimmetrikus meghúzása
A meghúzás kulcsfontosságú lépés a hullámos fém tömítések beszerelésében, és követnie kell a "szimmetriaszegmentálás" elvét:
A meghúzási lépések általában a következők:
Először 30%-os nyomatékkal előfeszítse meg
Másodszor, egyenletesen húzza meg 60%-os nyomatékkal
Harmadszor, érje el a 100%-os nyomatékot
Végül ellenőrizze újra átlósan
Ez a módszer egyenletes feszültséget biztosít a tömítésen, elkerülve a túlzott összenyomást az egyik oldalon, illetve az elégtelen tömítést a másik oldalon.

(3) Ellenőrizze a megfelelő meghúzási erőt
A hullámos fém tömítések speciális követelményekkel rendelkeznek a meghúzási erőre vonatkozóan:
Túl alacsony: Nem megfelelő tömítés, ami szivárgást okoz
Túl magas: A hullámok megsérülnek, elveszítik rugalmasságukat és helyreállító képességüket
Javasoljuk, hogy a tömítés típusának, a karima minőségének és a csavarok specifikációinak megfelelően húzza meg, a gyártó által biztosított nyomatéktáblázat alapján.

(4) Kerülje a kenőanyag közvetlen felhordását a tömítés felületére
Egyes szerelők megszokták, hogy olajat vagy zsírt kennek a tömítés felületére, ami befolyásolja a tömítés és a tömítőfelület közötti súrlódást, ami a következőkhöz vezet:
Tömítés csúszás
Instabil tömítés
Stressz koncentráció
A kenőanyagot csak kis mennyiségben szabad a csavarokra felvinni, és soha nem szabad a tömítésre felvinni.

3. A telepítés után ellenőrizendő legfontosabb pontok
A telepítés után átfogó ellenőrzés szükséges:
(1) Ellenőrizze, hogy a csavar nyomatéka megfelel-e a szabványnak
Használjon nyomatékkulcsot az újbóli ellenőrzéshez, hogy elkerülje a kézi döntés által okozott hibákat.

(2) Ellenőrizze, hogy nem változott-e a karima rés
A karima mindkét oldalán lévő résnek egyenletesnek kell lennie; ellenkező esetben a következőket jelzi:
A tömítés nincs középre állítva
Egyenetlen csavarerő
Újraigazítás szükséges.

(3) Szivárgás próbaüzemi megfigyelése
A rendszer túlnyomása vagy fűtése közben fokozottan ügyeljen:
Bármilyen enyhe szivárgás
Bármilyen rendellenes hang vagy rezgés
Bármilyen helyi túlmelegedés
Ha szükséges, végezzen másodlagos hőfeszítést a tömítési teljesítmény javítása érdekében.

4. Kerülje el ezeket a gyakori hibákat
A hullámos fém tömítések beszerelésekor a következő hibák szivárgást vagy károsodást okozhatnak:

Régi tömítések közvetlen használata
A tömítés felülete olajjal, vízzel vagy szennyeződésekkel szennyezett
Továbbra is erősen deformálódott karimák használata
Nem húzza meg a csavarokat a nyomatékszabványoknak megfelelően
A tömítések működési feltételein túli használata (túl magas hőmérséklet vagy nyomás)
Ezen problémák elkerülése valóban megbízható tömítést biztosít.

A hullámos fém tömítések kiváló tömítéssel és alkalmazkodóképességgel rendelkeznek, de csak akkor, ha megfelelően vannak felszerelve. Csak a beépítés előtti alapos ellenőrzések, a beépítés közbeni egyenletes feszültségeloszlás és a beépítés utáni ellenőrzések elvégzésével érheti el a tömítés tervezett élettartamát és tömítettségét. Az ipari berendezéseknél egy kis tömítés elengedhetetlen a teljes rendszer biztonságos működéséhez; ezért a telepítést nem szabad félvállról venni.
